Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, जिसमें AASHTO/AWS D1.5M ब्रिज वेल्डिंग कोड ऐसे ब्रिज संरचनाओं के सभी कार्यशाला पूर्वनिर्मित और क्षेत्र वेल्डिंग कार्यों को नियंत्रित करने वाले मुख्य अनिवार्य तकनीकी मानक के रूप में कार्य करता है।संयुक्त रूप से अमेरिकी वेल्डिंग सोसाइटी (एडब्ल्यूएस) और अमेरिकी एसोसिएशन ऑफ स्टेट हाईवे और परिवहन अधिकारियों (एएएसएचटीओ) द्वारा तैयार और अद्यतन, नवीनतम 2025 नौवें संस्करण D1.5M कोड विशेष रूप से कार्बन और कम मिश्र धातु संरचनात्मक पुल स्टील्स के लिए अनुकूलित है, सामान्य संरचनात्मक वेल्डिंग विनिर्देश AWS D1 से अलग है।1 अधिक कठोर थकान प्रतिरोध द्वारा, फ्रैक्चर नियंत्रण और गैर विनाशकारी परीक्षण नियम जो पुल चक्र वाहन भार और दीर्घकालिक पर्यावरण क्षरण को लक्षित करते हैं ।स्टील बॉक्स बीयरिंग पूरी तरह से बंद खोखले क्रॉस सेक्शन बनाने के लिए पूर्ण प्रवेश ग्रूव वेल्ड्स और फिलेट वेल्डेड स्टिफनर सिस्टम पर निर्भर करते हैंइस प्रकार साधारण स्टील से आने वाले निरीक्षण से लेकर तैयार वेल्ड स्वीकृति तक प्रत्येक निर्माण कड़ी D1.5M खंडों द्वारा सख्ती से सीमित है जो सीधे संरचनात्मक सुरक्षा को निर्धारित करता है,पूरे पुल की सेवा स्थायित्व और थकान विरोधी प्रदर्शन दशकों के संचालन मेंइस पेपर में मानक स्टील बॉक्स बीयर ब्रिज की संरचनात्मक विन्यास, AWS D1.5M के मुख्य विनिर्देश ढांचे,फ्रैक्चर-क्रिटिकल और गैर-फ्रैक्चर-क्रिटिकल घटकों के बीच वर्गीकृत वेल्डिंग नियंत्रण, विनिर्माण निष्पादन मानदंडों और मानक प्रणाली के व्यावहारिक इंजीनियरिंग अनुप्रयोग मूल्य।

1स्टैंडर्ड स्टील बॉक्स बीयर्ड ब्रिज की संरचनात्मक संरचना और यांत्रिक फायदे

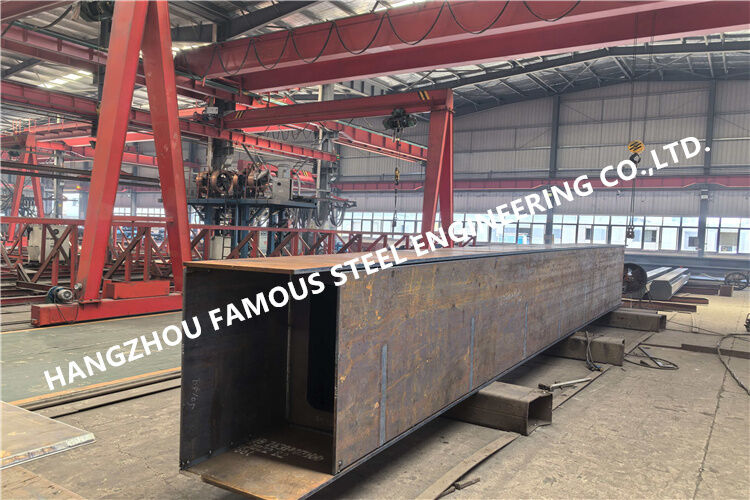

एक विशिष्ट ऑर्थोट्रोपिक स्टील डेक बॉक्स बीयर में पांच कोर वेल्डेड घटक होते हैंः शीर्ष ऑर्थोट्रोपिक डेक प्लेट, ऊर्ध्वाधर वेब प्लेट, निचला तनाव फ्लैंज प्लेट,अनुदैर्ध्य बंद/खुले स्टिफनर्स आंतरिक प्लेट सतहों पर वेल्डेड और पार मध्यवर्ती डायफ्राम पुल अनुदैर्ध्य दिशा के साथ दूरी परपारंपरिक मुख्य प्लेट की मोटाई 12 मिमी से 32 मिमी तक होती है, जबकि माध्यमिक स्टिफनर और डायफ्राम प्लेटों में 10 मिमी से 20 मिमी तक की रोल्ड स्टील प्लेटों को अपनाया जाता है।सभी अलग-अलग खंडों के साथ कारखाने में पूर्वनिर्मित लंबाई 10-30 मीटर के निर्माण स्थलों के लिए अंतिम splice क्षेत्र वेल्डिंग के लिए परिवहन कर रहे हैं पूर्ण स्पैन निरंतर बीम के रूप मेंपारंपरिक I-आकार की प्लेट गियर की तुलना में, बंद बॉक्स क्रॉस-सेक्शन में उत्कृष्ट टोकन कठोरता और पार्श्व भार वितरण क्षमता है।राजमार्ग ट्रकों और उच्च गति वाली ट्रेनों के गतिशील प्रभावों से उत्तेजक सक्रिय भारों का प्रभावी ढंग से प्रतिरोध करना, समान स्पाइन और लोड डिजाइन मापदंडों के तहत लगभग 15%~22% की कुल स्टील खपत को कम करता है।

अमेरिकी मानक बक्से के लिए उपयोग किए जाने वाले आधार सामग्री मुख्य रूप से ग्रेड 345 (A709 Gr50) सहित AASHTO M270 (ASTM A709 श्रृंखला के समकक्ष) संरचनात्मक स्टील ग्रेड का पालन करते हैं,एचपीएस485डब्ल्यू उच्च प्रदर्शन वाले वातानुकूलन स्टील और ग्रेड 690 उच्च शक्ति वाले कम मिश्र धातु वाले स्टील, सभी D1.5M लागू दायरे के अंतर्गत आते हैं (उत्पाद शक्ति ≤690 एमपीए) । ऊपरी ऑर्थोट्रोपिक डेक की बंद यू-आकार की अनुदैर्ध्य पसलियों को डेक प्लेटों के नीचे लगातार फिलेट वेल्डेड किया जाता है,एक एकीकृत ऑर्थोट्रोपिक फुटपाथ असर प्रणाली बनाने वाला जो केंद्रित पहिया भार को बॉक्स बीयर वेब और निचले फ्लैंग्स में समान रूप से फैलाता हैये घने रिब-टू-प्लेट वेल्डेड जॉइंट्स बॉक्स बीयर्ड्स के सबसे थकान-प्रवण स्थान हैं और डी 1.5 एम एंटी-थकान वेल्ड सहिष्णुता आवश्यकताओं द्वारा विनियमित प्रमुख निरीक्षण वस्तुएं बन जाती हैं। Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, जिसका फिलेट वेल्ड आकार, प्रीहीट और दोष स्वीकृति मानदंड D1.5M मानक के खंड 6 और खंड 8 में स्पष्ट रूप से परिभाषित हैं।

2बॉक्स बीयर्ड वेल्डिंग के लिए AWS D1.5M का मुख्य नियामक ढांचा

सार्वभौमिक निर्माण वेल्डिंग मानकों से भिन्न, D1.5M को विशेष रूप से दोहराए जाने वाले वैकल्पिक भारों वाले पुल सेवा वातावरण के लिए संकलित किया गया है,तापमान में उतार-चढ़ाव और बाहरी संक्षारक वातावरण, वर्तमान 2025 संस्करण में कुल 12 औपचारिक खंडों के साथ, जिनमें से खंड 1 ¢ 11 गैर-भंग-महत्वपूर्ण घटकों (एनएफसीएम) के लिए सामान्य वेल्डिंग आवश्यकताओं को निर्धारित करते हैं,और विशेष खंड 12 फ्रैक्चर-क्रिटिकल सदस्यों (FCM) के लिए कठोर फ्रैक्चर नियंत्रण विनिर्देशों को स्थापित करता है, बॉक्स बीम टेन्शन फ्लैंज और मुख्य स्प्लिस वेल्ड नियंत्रण के लिए सबसे महत्वपूर्ण प्रावधान है। मानक दो-इकाई प्रारूप (मीट्रिक D1.5M और शाही D1.5) में संकलित किया गया है,अंतर्राष्ट्रीय मीट्रिक निर्माण और अमेरिकी सामान्य आयाम माप को एक साथ संतुष्ट करना।.

डी 1.5 एम का मूल वर्गीकरण सिद्धांत अंतरित तकनीकी नियंत्रण के लिए एफसीएम और एनएफसीएम को अलग करने में निहित हैः एफसीएम बॉक्स बीयर नीचे तनाव फ्लैंज को संदर्भित करता है,पूरी तरह से प्रवेश करने वाले अनुदैर्ध्य स्प्लिट ग्रूव वेल्ड्स के वेब और ऑर्थोट्रोपिक डेक मुख्य स्प्लिट्स, जिसका अचानक भंगुर टूटने से परिचालन भार के तहत पूर्ण या आंशिक पुल ढहने का कारण बनता है, बिना अतिरिक्त भार हस्तांतरण पथ के,जैसे दो-बॉक्स एकल-सेल बीयर मुख्य तनाव घटकोंसभी एफसीएम वेल्ड्स खंड 12 में तीन अनिवार्य नियमों को लागू करते हैंः एनएफसीएम से स्वतंत्र अनुकूलित प्रीहीट/इंटरपास तापमान तालिकाएं,जमा वेल्ड धातु और गर्मी से प्रभावित क्षेत्र के लिए कम तापमान के प्रभाव कठोरता परीक्षण (सीवीएन), इसके अतिरिक्त उन्नत पूर्ण कवरेज अल्ट्रासोनिक परीक्षण (यूटी) गैर-विनाशकारी परीक्षा (एनडीई) जो स्तर II प्रमाणित निरीक्षकों द्वारा निष्पादित की जाती है।तीन या अधिक समानांतर बॉक्स कक्षों के साथ बहु-कोशिका बॉक्स गियर के पास अपने स्वयं के अतिरिक्त बल-धारक मार्ग हैं और अधिकांश आंतरिक कठोरता और डायफ्राम वेल्ड को एनएफसीएम के रूप में वर्गीकृत किया जाता है, सामान्य प्रीहीट तालिकाओं और पारंपरिक दृश्य निरीक्षण प्लस आंशिक स्पॉट एनडीई को डी 1.5 एम के खंड 6 के अनुसार अपनाना।

वेल्डिंग प्रक्रिया विनिर्देश (WPS) और प्रक्रिया योग्यता रिकॉर्ड (PQR) अनुमोदन D1.5M खंड 3 द्वारा विनियमित बॉक्स बीयर बैच निर्माण से पहले प्राथमिक पूर्व शर्त है;सभी लागू वेल्डिंग प्रक्रियाएं, जिसमें लंबे सीधे फ्लैंज ग्रूव वेल्डिंग के लिए डुबकी आर्क वेल्डिंग (SAW) शामिल है, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal productionघटक संयोजन के लिए टैक वेल्ड्स भी D1.5M टैक वेल्डिंग विनिर्देशों का अनुपालन करते हैंः बाद के निरंतर वेल्डिंग के दौरान पूरी तरह से फिर से पिघलने के लिए अस्थायी टैक वेल्ड्स सख्त प्रीहीटिंग से छूट सकते हैं,जबकि आरक्षित स्थायी टैक वेल्ड को अंतिम तैयार वेल्ड से मेल खाने वाले समान प्रीहीट और गुणवत्ता मानकों की आवश्यकता होती है ।.

3. प्रति D1.5M बॉक्स बीयर के लिए विस्तृत वेल्डिंग गुणवत्ता नियंत्रण और दोष सहिष्णुता

वेल्ड ज्यामितीय अपूर्णता सहिष्णुता को D1.5M:2025 में अद्यतन किया गया है जो सीधे बॉक्स बीम वेल्ड दोषों को लक्षित करता है जिसमें अंडरकट, अधूरी पैठ और छिद्र शामिल हैं।पूर्व दोहरे मानक विनियमन की जगह तीन स्तरीय वर्गीकृत अंडरकट सीमा के साथ नया अनुकूलित बॉक्स बीयर तनाव फ्लैंज और वेब तनाव क्षेत्र पर ग्रूव वेल्ड के लिए (प्राथमिक तन्यता तनाव के लिए वेल्ड पारदर्शी), अनुमेय अधिकतम अंडरकट गहराई 0.01 इंच (0.254 मिमी) तक सीमित है,सबसे सख्त सहिष्णुता कम कटौती में तनाव एकाग्रता से थकान दरार शुरू होने से रोकने के लिए; सख्त कोनों के फ्लेट वेल्ड अंडरकट 1/8 इंच गहराई तक की अनुमति देता है, और साधारण गैर तनाव सहायक कनेक्शन वेल्ड 1/16 इंच अंडरकट सीमा लागू करते हैं,कारखाने के निरीक्षकों को प्रभावी ढंग से निर्देशित करने के लिए बॉक्स के आंतरिक स्थान पर बड़े पैमाने पर सख्त वेल्ड के लिए साइट पर स्वीकृति निर्णय .

हाइड्रोजन-प्रेरित ठंडे दरार से बचने के लिए मोटी प्लेट बॉक्स बीयर निर्माण के लिए प्रीहीट और इंटरपास तापमान नियंत्रण एक अन्य महत्वपूर्ण डी 1.5 एम नियामक आइटम है।न्यूनतम प्रीहीट मूल्य आधारभूत स्टील ग्रेड द्वारा निर्धारित किया जाता है, प्लेट की मोटाई और मानक संलग्न तालिकाओं के माध्यम से परिवेश तापमानः बॉक्स के नीचे के फ्लैंज के लिए उपयोग किए जाने वाले A709 Gr50 प्लेट की मोटाई 38 मिमी से अधिक है, NFCM प्रीहीट 70 °F (21 °C) से शुरू होता है,जबकि संबंधित एफसीएम प्रीहीट क्लॉज 12 विशेष तालिकाओं के अनुसार समान मोटाई के तहत 150 °F (65 °C) से अधिक तक बढ़ता है; interpass ऊपरी तापमान कम तापमान कठोरता में सुधार के लिए वेल्डिंग गर्मी इनपुट को नियंत्रित करने और वेल्ड अनाज संरचना परिष्कृत करने के लिए कैप है,विशेष रूप से सर्दियों में बॉक्स बीयर्स के ओपन-एयर फील्ड स्प्लिस वेल्डिंग के लिए महत्वपूर्ण है।.

गैर विध्वंसक परीक्षण का दायरा D1.5M के अंतर्गत सदस्य श्रेणी के अनुसार काफी भिन्न होता हैःबॉक्स बीयर मुख्य splices के सभी पूर्ण प्रवेश एफसीएम ग्रूव वेल्ड के लिए 100% यूटी स्कैनिंग की आवश्यकता है वेल्डिंग के बाद परिवेश के तापमान तक ठंडाD1 से अधिक कठोर अस्वीकृति मानदंडों के साथ।1; एनएफसीएम फिलेट वेल्ड्स जो डायफ्राम और आंतरिक सख्त करने वालों को जोड़ते हैं, आवधिक नमूनाकरण यूटी निरीक्षण और पूर्ण दृश्य जांच को अपनाते हैं,केवल सतह के दरार के संकेत से अतिरिक्त तरल घुसपैठ परीक्षण (PT) शुरू होता हैअयोग्य दोषपूर्ण वेल्ड्स को औपचारिक मरम्मत WPS तैयार करनी चाहिए और पीसने या गॉविंग द्वारा दोष क्षेत्र को पूरी तरह से हटाने के बाद फिर से वेल्डिंग पूरी करनी चाहिए।मरम्मत किए गए एफसीएम वेल्ड के साथ मानक मरम्मत खंडों के अनुसार मूल उत्पादन वेल्ड के रूप में पूर्ण एनडीई पुनः परीक्षण दोहराएं .

4बक्सा बेलडर पुलों के लिए डी 1.5 एम मानक का इंजीनियरिंग अनुप्रयोग और उद्योग महत्व

चूंकि D1.5M AASHTO LRFD ब्रिज डिजाइन मैनुअल का अनिवार्य संदर्भ विनिर्देश बन गया है,उत्तर अमेरिका में मध्यम और लंबे स्पैन स्टील बॉक्स बीयर्ड राजमार्ग पुलों के 70% से अधिक पूर्ण चक्र वेल्डिंग प्रबंधन के लिए इस मानक को अपनाते हैं, दक्षिण पूर्व एशिया, मध्य पूर्व और अफ्रीका में अमेरिकी डिजाइन कोड के बाद विदेशी अंतरराष्ट्रीय बोली परियोजनाओं तक विस्तारित। मानकीकृत डी 1।5M निष्पादन डिजाइनरों के बीच निर्माण निर्णय मानदंडों को एकीकृत करता है, इस्पात निर्माता, तीसरे पक्ष के निरीक्षक और निर्माण ठेकेदार,1970 के दशक में एकीकृत AWS-AASHTO मानक रिलीज से पहले छिटपुट क्षेत्रीय विभागीय विनिर्देशों के कारण असंगत तकनीकी आवश्यकताओं को समाप्त करना.

आर्थिक और स्थायित्व के दृष्टिकोण से, मानकीकृत डी 1.5 एम थकान विरोधी वेल्ड नियंत्रण प्रभावी रूप से प्रारंभिक चरण थकान दरार रखरखाव लागत को कम करता है।उचित प्रीहीट और फ्रैक्चर कठोरता विनिर्देशों को 60% से अधिक मोटी प्लेट निर्माण के दौरान ठंड क्रैकिंग मरम्मत दर में कटौती, पूर्वनिर्मित बॉक्स बीयर सेगमेंटों के लिए कुल निर्माण अवधि और परियोजना लागत को कम करता है।आधुनिक ब्रिज इंजीनियरिंग में उच्च प्रदर्शन वाले एचपीएस वातानुकूलन स्टील बॉक्स बीयर्स के क्रमिक प्रचार के साथ, D1.5M नए स्टील सामग्री विकास के अनुरूप प्रत्येक नए संस्करण में संबंधित वेल्डिंग पैरामीटर खंडों को अद्यतन करना जारी रखता है,अमेरिकी और वैश्विक अमेरिकी-स्पेक स्टील बॉक्स बीयर ब्रिज वेल्डिंग उद्योग में अपनी मुख्य प्रमुख स्थिति बनाए रखना।.

निष्कर्ष

स्टील बॉक्स बीयर ब्रिज की अंतर्निहित बंद-खंड वेल्डेड संरचनात्मक विशेषता इसके पूरे निर्माण जीवनचक्र में AWS D1.5M मानक की अपरिहार्य मार्गदर्शक भूमिका तय करती है।मानक की अनूठी एफसीएम/एनएफसीएम वर्गीकृत प्रबंधन प्रणाली, लक्षित प्रीहीटिंग नियम,ग्रेडेड दोष सहिष्णुता और स्तरित एनडीई स्कीम विकसित की जाती है जो लंबे समय तक वैकल्पिक वाहन भार के तहत बॉक्स बीमर्स की थकान और फ्रैक्चर जोखिम विशेषताओं का सटीक रूप से जवाब देती हैडी 1.5 एम का निरंतर संशोधन और तकनीकी अनुकूलन उन्नत उच्च-प्रदर्शन वाले ब्रिज स्टील और अभिनव वेल्डिंग प्रौद्योगिकी प्रगति के साथ तालमेल रखता है।लंबे समय तक सेवा जीवन के लिए बुनियादी तकनीकी गारंटी बन गया, उच्च सुरक्षा अमेरिकी मानक स्टील बॉक्स बीयर ब्रिज निर्माण,और वैश्विक इस्पात बॉक्स बीयर ब्रिज इंजीनियरिंग के लिए परिपक्व संदर्भ विनिर्देश प्रणाली की आपूर्ति करना.
